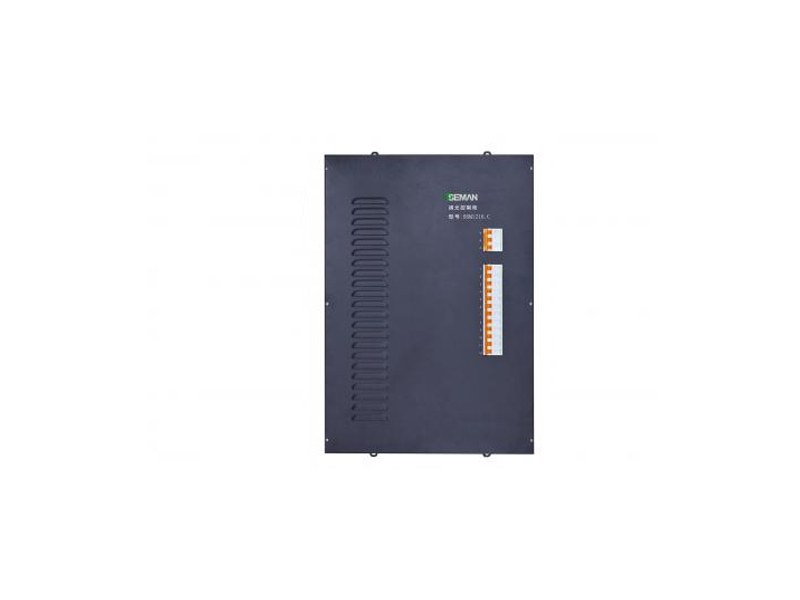

12路10A可編程調光控制柜

　　DSM1210.C為12回路、10A/回路調光控制柜，其利用三端雙向可控硅開關元件，并通過前沿相控調光技術達到調光的要求。適用于白熾燈、電子低壓燈、冷陰極管等的照明設備。電源輸入及每個回路輸出均配有短路、過載保護斷路器。接地保護。結合本地旁路開關和回路狀態指示燈，調試非常簡單方便。
　　模塊預留了一個緊急信號（例如消防）接口，這可以保證在緊急情況下對特殊照明設備的固定要求。

主要功能及參數：
電源：AC220V±10%，50Hz，三相五線(A、B、C、N、PE)。
保護：電源輸入及每個回路輸出均配有短路、過載保護斷路器。接地保護。
旁路：每回路設計有緊急旁路開關。在緊急情況下，可以通過旁路開關直接控制燈光，無后顧之憂。也方便應用于系統調試。
上下限：每回路可分別設置上、下限，以適應不同的負載。
控制接口：1×DSMNET總線，內置可編程邏輯控制器；1×AUX可編程干觸點控制。
調光精度：高達16位調光精度，舒適柔和緩變的調光效果。場景緩變過程時間可設0～1800秒。
安全設計：獨到的輸出控制電路設計，可以關斷可控硅的漏電流，進一步保障了設備和人身的安全；消除了行業內控制可控硅調光LED等負載時，關斷后會有微弱余亮或閃爍的現象。
信息恢復：設備遇到異常更換后無需重新配置信息，直接替換，維護簡單。設備重啟可保持掉電前的狀態。
電流檢測：選配功能，內置電流檢測功能?？赏ㄟ^電腦實時監控各回路工作電流值，真實反饋回路亮度狀態，遇到電流異常情況報警提示，方便檢修。
狀態顯示：LED指示CPU、通信狀態及每個回路工作狀態
工作環境：環境溫度0—45℃，相對濕度10%—90%(不結露)
安裝方式：掛壁安裝
負載兼容性：電阻性負載（白熾燈、鹵鎢燈、電加熱器等）、霓虹燈、冷陰極管、鹵素?zé)綦娮幼儔浩?、鐵芯變壓器、可控硅調光LED、大容量負載.
其它：電腦實時監控各回路狀態、回路累計工作時間。
尺寸:710×494×96(mm)
撥碼開關：開關模塊的8位撥碼開關用于確定其在系統中的僅一個地址。其中第8位備用，其值忽略不計。1～7位可表示的地址范圍為0～127。若開關撥向上，則該位的位值有效，若開關撥向下（有數字一側），則該位的位值為0。撥碼開關各位撥向上時表示的值如下表：

例：某撥碼開關1、3、5位撥向上，其余均撥向下，則1、3、5位有效，查表可知其表示的地址值為1＋4＋16＝21號。
