智能照明模塊8路20A可編程開關控制模塊

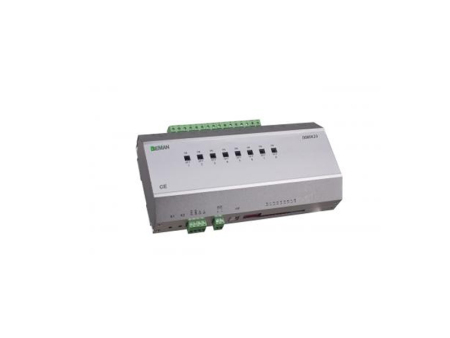

DSM0820為8回路、20A/回路開關控制模塊，適合于光源和非光源的任何類型負載的開關控制?？刂破魃嫌羞\行指示燈和對應回路狀態指示燈，通過旁路開關可直接對每個回路進行開關控制?？刂破鞑捎脴藴蕦к壈惭b，接線采用高可靠的插拔式接線端子，使得其非常易于工程安裝與維護。
結合本地控制和回路狀態指示燈，調試非常簡單方便?？刂破黝A留了一個緊急信號（例如消防）接口，這可以保證在緊急情況下對特殊照明設備的固定要求。

主要功能及參數：

電源：DC24V，用于CPU工作電源及網絡工作電源。

帶負載能力：8路，10、16、20A/路

繼電器：采用超大功率繼電器，大幅降額使用，更加保障繼電器壽命。

旁路：每回路有緊急旁路開關。在緊急情況下，可以通過旁路開關直接控制燈光，無后顧之憂。也方便應用于系統調試。

控制接口：1×DSMNET總線，內置可編程邏輯控制器；1×AUX可編程干觸點控制。

信息恢復：設備遇到異常更換后無需重新配置信息，直接替換，維護簡單。設備重啟可保持掉電前的狀態。

電流檢測：內置電流檢測功能。可通過電腦實時監控各回路工作電流值，真實反饋回路亮度狀態，遇到電流異常情況報警提示，方便檢修。

狀態顯示：LED指示CPU、通信狀態及每個回路工作狀態

工作環境：環境溫度0—55℃，相對濕度10%—90%(不結露)

安裝方式：標準35mm導軌安裝

負載兼容性：所有光源負載或其它電器設備。

其它：電腦實時監控各回路狀態、回路累計工作時間。

尺寸：188×140×57（mm）

撥碼開關：開關模塊的8位撥碼開關用于確定其在系統中的地址。其中第8位備用，其值忽略不計。1～7位可表示的地址范圍為0～127。若開關撥向上，則該位的位值有效，若開關撥向下（有數字一側），則該位的位值為0。撥碼開關各位撥向上時表示的值如下表：

例：某撥碼開關1、3、5位撥向上，其余均撥向下，則1、3、5位有效，查表可知其表示的地址值為1＋4＋16＝21號。
